德國SENSIFIC 視覺成像系統

ODIN 自動化實時成像和分析系統

SENSIFIC用于細胞，顆粒，微滴等自動化成像和分析系統

一、 關于SENSIFIC

SENSIFICGmbH是烏爾姆大學實驗物理研究所的Othmar Marti教授的指導下建立的，三位科學家Daniel Geiger博士，Tobias Neckernuss博士和Jonas Pfeil博士是Sensific GmbH具有電子，機械，光學，微流體，生物學及數據分析等專業知識。SENSIFIC 為研發領域開發并提供光學測量和自動化系統，用于細胞，顆粒，微滴，細菌，藻類，纖維等等自動化實時成像和分析，實現觀察（Observe），監測(Detect)，研究(Investigate)等多個功能，簡稱ODIN。ODIN分析它在多種場中看到物體，如亮場、暗場、相襯或熒光，這使得它適用于從生命科學到材料科學的許多應用，包括生命科學，醫療研究及材料科學等。

二、SENSIFIC產品 ：ODIN 光學成像及分析系統

1、ODIN實時、自動化的分析細胞，細菌和顆粒等

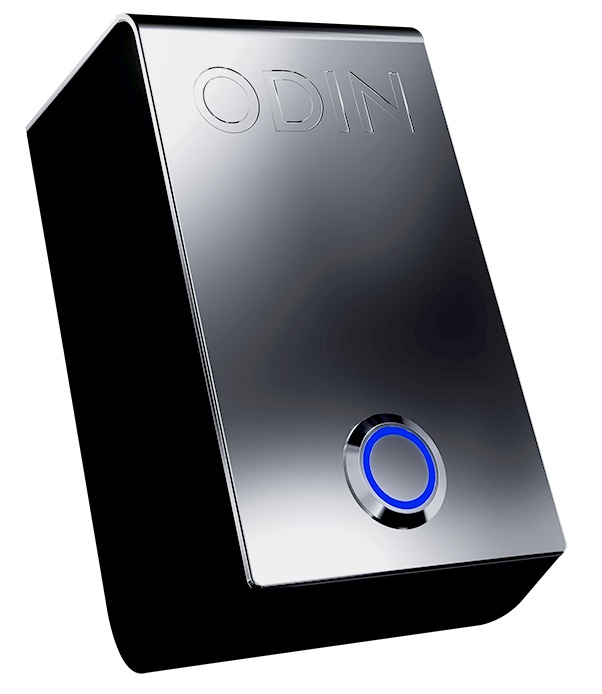

ODIN( observe, detect, investigate) 是專為滿足現代科學需求而設計的下一代機器視覺系統。它提供先進成像技術并結合易于使用的分析和控制軟件。每秒10000幀的實時數據處理使得控制和自動化實驗以及具有高的時間分辨率和精度的設備變得簡便。使用我們的軟件，您可以輕松快速地執行標準分析，例如死細胞和活細胞計數以及未知樣品的分析，并根據分析結果立即配置實驗控制。ODIN可以在實驗中執行各種任務，例如，分析在圖像場中移動的物體或以高精度跟蹤其位置。一些應用例如：

基于液滴的微流控

流式細胞術的成像

粒子和物體跟蹤

過程分析和控制

ODIN 可以與具有C卡口或安裝C卡口的顯微鏡兼容，與蔡司（Zeiss），奧林巴斯(Olympus)或尼康(Nikon)以及大多數類型顯微鏡兼容，只要提供足夠在C接口上安裝ODIN 的接口即可。

SENSIFIC即可提供ODIN 傳感和控制單元用于升級客戶現有的顯微鏡系統，也可提供針對客戶應用的系統解決方案。

2、ODIN的關鍵技術參數

（1）傳感器數據：

210 fps @ 1280×1024 像素，單色，10 位色深

達 10000 fps @ 400×32 像素，單色，10 位色深

在波長范圍300-1000 nm，550nm峰值@ 54%量子效率下敏感

同時2個可自由選擇的讀出區域

（2）分析參數：

自動動態背景扣除，用于優化信噪比和測量穩健性

實時分析參數，如：大小、速度、位置、粒度、周長等。

以達 10000 fps 和 0.01 px 精度同時實時跟蹤多達 8 個物體/粒子

（3）控制參數：

兩個可自由編程且自主的觸發器 （3.3V TTL）

圖像捕獲和分析結果之間的延遲<200<>微秒

準確控制<10<>納秒

通過繪圖中的區域標記進行簡單的圖形化編程

3、ODIN 視覺成像系統的特點

它以每秒達10000張圖像的速度工作，并全自動和實時地評估它們。

ODIN不需要緩沖，對測量結果的直接響應。

可以在200微秒的時間內分析每張圖像，并以優于10納秒的精度控制外部系統。

ODIN在連續的工作流程中處理過程中的任務，包括檢測，分析和分類。

ODIN分析物體的可視化屬性，例如大小，形狀，粒度，周長，位置，速度等。

ODIN運行智能算法，例如，自動穩定背景，使測量不依賴照明效果。

ODIN提供完整的分析界面，能夠在幾秒鐘內輕松表征完全未知的樣品。例如，查找用于分類的相關參數。

ODIN的設計人性化，可以在幾分鐘內集成到實驗中，也可以立即進行配置以解決測量和控制任務。

4、ODIN 軟件

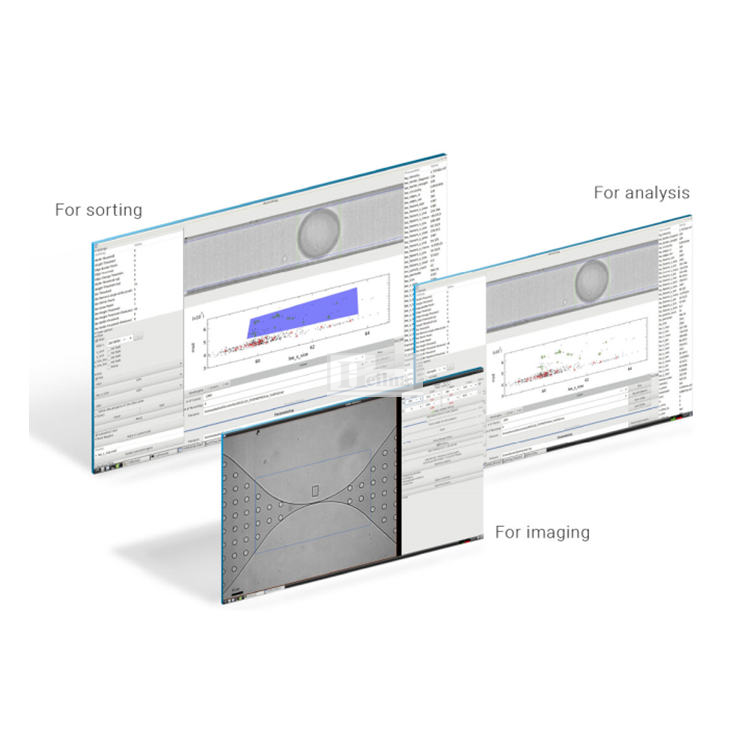

ODIN提供了一個用戶友好且功能豐富的圖形用戶界面：

觀察：無延遲的實時圖像，具有現代相機系統具有的可能設置。

分析：在顯示基礎圖像及其特性的同時可以繪制可自由選擇的分析參數。

控制：在圖表中單擊鼠標即可標記您要查找的內容以及ODIN程序本身。

三、SENSIFIC注意行業領域和應用

SENSIFIC 的應用領域包括生命科學，醫學研究及材料科學，包括微生物學和流式細胞術的成像，合成生物學，微流控系統的分析和控制，微顆粒的分析和純化，過程制造等。

例如在合成生物學領域，我們的系統可以簡單快速地測量人造細胞和細胞樣結構的濃度。例如，在基于微流控液滴中，我們的技術可以輕松監測和控制復雜系統，如生產單元和分揀設備。

ODIN 具有眾多的潛在應用，幾個常用應用的例子有：

1、  液滴微流控

ODIN是一種用戶友好的機器視覺系統，可為您的實驗提供光學分析和控制功能，特別是對于微流控中的液滴。它以每秒 10000 幀的幀速率實時全自動分析圖像數據。測量結果在圖像捕獲后不到0.2毫秒內即可準備就緒，其應用可能性，是經典相機無法實現的。

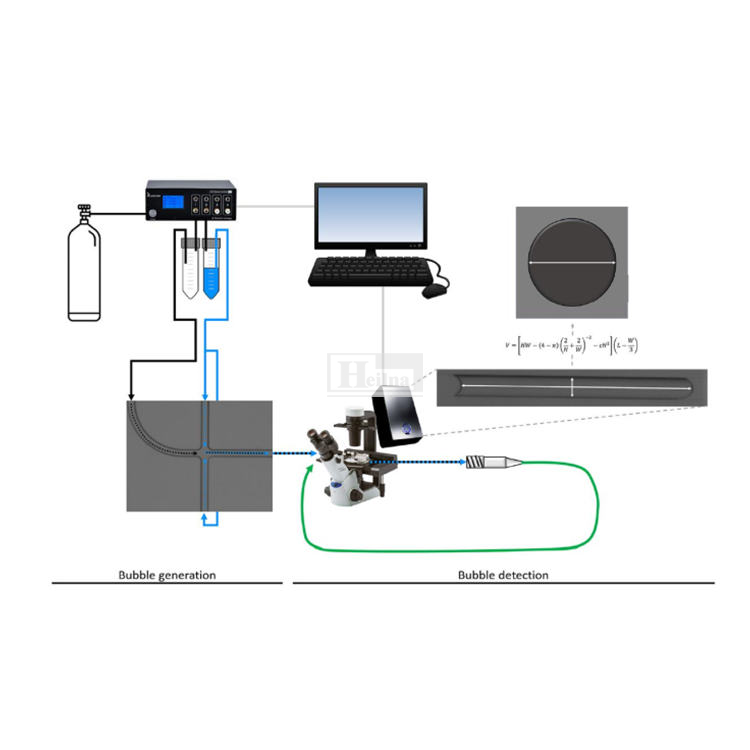

ODIN可以輕松監測液滴的產生。以每秒數千的速率實時控制每個液滴的大小、間距和生產率，且沒有時間限制。在微流控液滴實驗中，采用不同生產率，尺寸和間距的流動聚焦微流體裝置生產液滴，并用ODIN監測液滴，ODIN能夠直接、連續、無延遲的為您提供測量參數。

可以在沒有生化標志物的情況下確定具有不同物體的液滴群體。不僅可以檢測顆粒是否被封裝，還可以檢測顆粒的數量和類型。

ODIN分析可見的物體，例如明場，暗場，相襯和熒光。此外，它可以在單個測量步驟中組合不同的對比度類型。例如，提供了有關相差和熒光中可見的特征的信息。例如允許您確定封裝對象是否相互反應或與物質發生反應。

ODIN提供完整的分析界面，使您能夠在幾秒鐘內輕松表征完全未知的樣品。例如，查找用于分類的相關參數。

ODIN配備了功能強大的分析和控制軟件。其圖形用戶界面用戶友好，可以使用其完全圖形化的界面立即掌握復雜的分析和控制任務。ODIN會自動地為您處理整個圖像數據分析和測量結果的文檔記錄。它還可以直接以圖形方式顯示結果，以便您可以立即評估實驗結果。此外，ODIN保存可確定的測量參數，與當前選擇無關，從而為您提供以后進一步分析的選項。

ODIN可以很容易地將現有的顯微鏡升級為分析和控制單元。當然，我們還可根據您的要求為您提供系統解決方案，讓您專注于研究。在這種情況下，我們將為您提供一個即用型測量和分揀系統。

2、  流式細胞術成像

ODIN可用于日常實驗室檢測的流式細胞術，ODIN是一種全自動機器視覺系統，可在基于圖像的流式細胞儀中轉動顯微鏡。將高分辨率視頻顯微鏡的優勢與流式細胞術的可能性相結合。實時測量每個細胞，節省寶貴的樣品量和時間。憑借每秒大于1000個細胞的高通量，甚至可以測量微量細胞。

例如，ODIN可以很容易地檢測活細胞和死細胞。通過用臺盼藍染色，膜完整性降低的細胞看起來更暗。除了活細胞和死細胞組外，還可以在中間范圍內鑒定凋亡和改變的細胞。

ODIN可實現簡單快速的捕獲圖像，可以在幾秒鐘內輕松記錄數千張懸浮細胞的高質量圖像。由于ODIN知道單元格何時在視野中，因此它只會存儲包含單元格的圖像。因此，圖像系列捕獲功能返回一個圖像堆棧，其中每個圖像都包含不同的單元格。這樣可以大限度地提高數據的信息內容，并提高數據解釋和進一步處理。

采用ODIN 在明場和相襯中捕獲Jurkat細胞。使用每秒2800幀的幀速率和僅5μs的快門時間記錄圖像，在幾秒鐘內即可捕獲數千張高質量的細胞圖像。

此外，ODIN還可以執行復雜的任務，使用ODIN很容易識別血液成分。例如紅細胞，白細胞和血小板可以很容易地通過其大小和對比度來區分。

3、  顆粒和物體追蹤

機器視覺系統 ODIN 的新型粒子跟蹤模塊能夠以每秒 10000 幀的速度同時對多達 8 個粒子進行高精度跟蹤。實時計算，提供和記錄位置和其他參數（例如粒子的長寬比，旋轉和亮度）的分析。與傳統的攝像機相比，ODIN不需要緩沖，因此可以連續和無限期地測量。因此，抽樣的時代已經結束。通過函數擬合和算法，以達0.01像素的精度確定位置，即使是微小的運動也能被檢測到。這種連續測量能力為科學開辟了新的應用可能性，例如在微流變學領域。

ODIN的粒子和物體跟蹤模塊是機械生物學領域的可行工具。例如，它可用于觀察活性成分對單個細胞機械性能的影響。通過連續測量摻入顆粒的運動，可以直接以高的時間分辨率記錄細胞力學和藥物添加的影響。在60多分鐘的測量中，我們跟蹤了細胞中摻入的這些標記粒子的運動。在添加blebbistatin之后，運動行為的減少是可見的。特別是在較低頻率下，顆粒的運動減少，表明抑制了細胞中的活性過程。這得到了統計測試的支持。由于我們有一個封閉的測量系統，因此細胞之間和細胞內不同區域的生物學變異不存在。因此，我們可以肯定地測量藥物對單個細胞的影響。

ODIN還能跟蹤宏觀對象，可以在實驗室中跟蹤各種不同的物體，借助易于使用的圖形用戶界面，您可以在幾秒鐘內開始跟蹤對象。所有這些都具有達0.0001秒的時間分辨率。我們高度復雜的算法強大，因此您可以可靠地跟蹤對象。

我們用ODIN跟蹤了一架小型玩具無人機的軌跡。因此，我們使用位置燈作為跟蹤目標。其表觀尺寸與相機鏡頭焦平面的距離相差一小部分像素。我們的算法可以精確地捕捉到這一點，即使沒有立體設置，我們也可以重建3D軌跡。

ODIN具有復雜的軟件，但易于使用

ODIN具有復雜的算法，可實現穩健而精確的顆粒跟蹤。相比之下，操作簡單。由于自動化程度高，設置都在幾秒鐘內完成，只要單擊鼠標即可選擇要在實時圖像中跟蹤的顆粒。

當然，ODIN自動為您完成整個測量文檔。由于結果是實時可用的，因此您可以在進行實驗時對其進行評估。

ODIN可輕松將現有顯微鏡升級為分析和控制系統，并與常見的C卡口相機物鏡兼容。當然，根據要求，我們還為您提供系統解決方案，以便您可以專注于您的研究，并從我們這里獲得一個隨時可用的測量系統來滿足您的需求。
