德國 Bartels 公司簡介：

德國Bartels公司成立于1996年，公司位于德國多特蒙德，是微流體控制領域的制造商和服務商，產品主要包括壓電式微型雙腔隔膜泵、驅動器、控制板及微流控系統。Bartels已于2003年通過ISO9001認證，產品在微流體混合、微化學反應、細|胞培養、微生物培養、微液滴生成等領域得到廣泛使用。

Bartels 微型雙腔隔膜泵在液體分配中的應用簡介：

流體分配是一種非接觸式精確體積分配的先進技術，它將微流體原理與噴射技術相結合，使用精確得流量傳感器進行調節，在沒有物理接觸的情況下從微型噴嘴噴射小體積流體。其優點包括：精度高、非接觸、快速、靈活、浪費少、自動化兼容性高和可定制，不同噴嘴直徑可以自由測試類水液體以及粘度更高得液體。這種創新解決方案被用于制藥、生物技術、電子和診斷等行業。

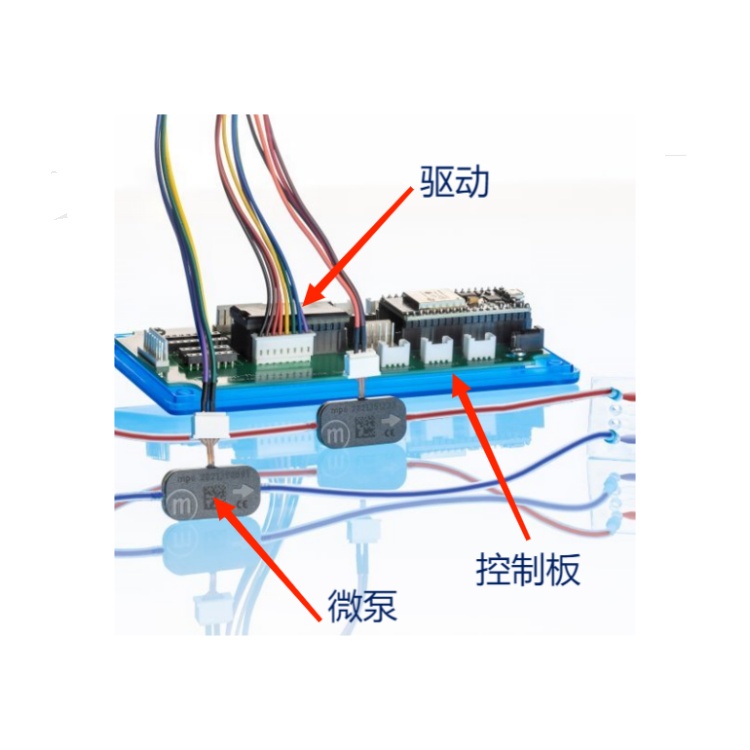

Bartels 微型雙腔隔膜泵在液體分配中的應用套裝：

? 1個Multiboard2控制板

?  1個HighDriver4

?  4個Bartels BP7-Tubing微泵

?  10個噴嘴

?  1米mp-s內徑為1.0mm的硅管

?  1個流量傳感器

?  1套流量控制軟件

Bartels 微型雙腔隔膜泵的工作原理：

Bartels 微泵的功能原理基于壓電隔膜和被動止回閥。安裝在鍍銅膜上的壓電陶瓷在世家電壓時會變形。通過產生的向下沖程，介質被排出下面的泵室。泵室兩邊的止回閥決定了介質流向。當電壓減弱時，相應的壓電變形引起陶瓷膜產生向上的沖程。介質被吸入，腔室重新被充滿。每一秒，泵可以進行數百次這樣的泵送循|環。通過調整參數可以改變泵送輸出性能。

Bartels微型雙腔隔膜泵BP7-Tubing的技術參數：

Bartels 微泵系列參數：

泵類型：壓電隔膜泵

不含連接器尺寸：30*15*3.8mm

典型動態范圍流量（水）：0-14000μl/min

典型動態范圍壓力（水）：0-500mBar

典型動態范圍流量（空氣）：0-35000μl/min

典型動態范圍壓力（空氣）：0-140mBar

工作溫度：0-70℃

內部容積：30μl

重量：2g

爆破壓力：1.5Bar

使用壽命：5000小時

功耗：50mw

防護等級：IP33

與介質接觸的材料：PPUS

Bartels 驅動器 HighDriver4 技術參數：
