德國ETAS測量模塊ES415

德國ETAS測量模塊ES415產品包含用于高分辨率測量模擬信號的模擬-數字轉換器帶有可調節的短路保護傳感器電源的4個電氣隔離的測量通道可用于測量。德國ETAS測量模塊ES415產品可在各個測量通道以100 kHz的速率進行數據采樣。ETAS測量模塊ES415通過標準接口連接各種傳感器和測量傳感器。

德國ETAS測量模塊ES415技術參數

德國ETAS測量模塊ES415體積和重量

尺寸 (高x寬x長) 52 x 40 x 142 mm / 2.0 x 1.6 x 5.6 in (總計)

39 x 40 x 63 mm / 1.5 x 1.6 x 2.5 in (錐形體后部)

重量   350 g / 0.77 lb

德國ETAS測量模塊ES415適用環境

溫度范圍   -40 °C to +120 °C (-40 °F to +248 °F) (工作環境)-40 °C to +125 °C (-40 °F to +257 °F) (保管環境)

保護等級   IP67

海拔   可適用于5,000 m /16,400英尺的海拔

通過測試   機械振動, 顫動, 跌落, 溫度驟變,潮濕環境,鹽霧腐蝕,飛石撞擊 根據 DIN EN 60068 r. ISO 16750

德國ETAS測量模塊ES415供電模塊

工作電壓   5 V to 50 V DC (-40 °C to +85 °C / -40 °F to +185 °F),6 V to 50 V DC (+85 °C to +120 °C / +185 °F to +248 °F)

能耗 (12 V)   2 W 典型 (運行)6 W  (在感應器電源的值下運行)25 mW  (待機)

逆向電壓保護; 拋負載保護 Via cabl CBEP410 / ES415 / 420 / 425 / 430 / 450

主機接口

連接及協議 100 Base-T, Full-Duplex required, XCP-on-UDP/IP

IP 地址    192.168.40.44 (默認), 可通過INCA或400配置與集成工具進行XCP應用程序配置

ETAS ES400微型測量模塊

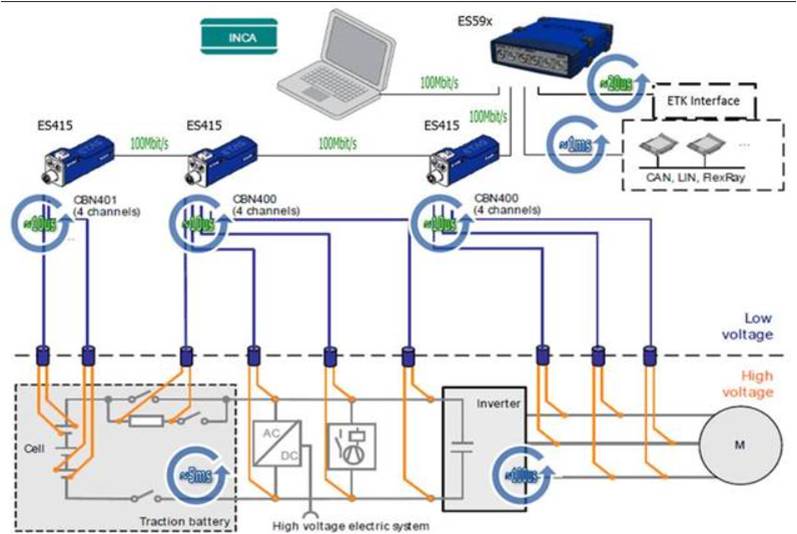

ES400產品系列模塊均設計安裝在傳感器附近。這樣可最大程度減小因長電纜造成的信號失真。模塊結構緊湊小巧，甚至可以安裝在特別狹小的空間內。模塊間可通過以太網線纜相互連接，整個模塊網絡最后僅通過一根線纜與電腦相連，這樣從根本上簡化了測試車輛或測試臺架上所需的設置工作

ES410 – AD 模塊ES411–帶有傳感器電源的模數模塊

ES410 – A/D模/數模塊

ES411 – 帶有傳感器電源的模/數模塊

ES413 – 帶有傳感器電源的Eco A/D模塊

ES415 – 帶有傳感器電源的高清晰A/D模塊

ES420 – 測溫模塊

ES421 – Eco Thermo模塊

ES430 / ES432 – λ測量模塊

ES441 – 帶有傳感器電源的計數器和頻率模塊
