Bartels微泵——優勢代理品牌

關于Bartels Mikrotechnik GmbH

德國Bartels 成立于1996年，公司坐落于德國的多特蒙德市，專注于壓電微泵的研究與生產。壓電微泵是比較前瞻的領域，大部分公司與同行目前處于實驗室階段，而Bartels技術非常成熟，是把微泵量產工業化的公司。

原理介紹

壓電微泵是隔膜泵的一種。常規的隔膜泵的驅動源是電機，而壓電泵的驅動源是壓電陶瓷。當給壓電陶瓷施以電壓時，壓電陶瓷會變形，從而帶動隔膜變形振動。連接在泵的腔體的截止閥控制著泵的介質的流向。在一秒鐘之內，微泵做著幾百次這樣的變形循環，通過壓電陶瓷+隔膜+止回閥的配合，從而實現泵送的目的。在實際應用中泵的表現會隨著可變因素（電壓，頻率，背壓）的變化而變化。因?yàn)椴捎脡弘娞沾蔀轵?qū)動源，泵可以做到很小，流量范圍也很小，標準流量在6ml/min。

Bartels微泵評估套裝主要產品

Bartels微泵、Bartels微流量泵、Bartels微泵評估套裝、Bartels醫用微泵Bartels工業用微泵等。

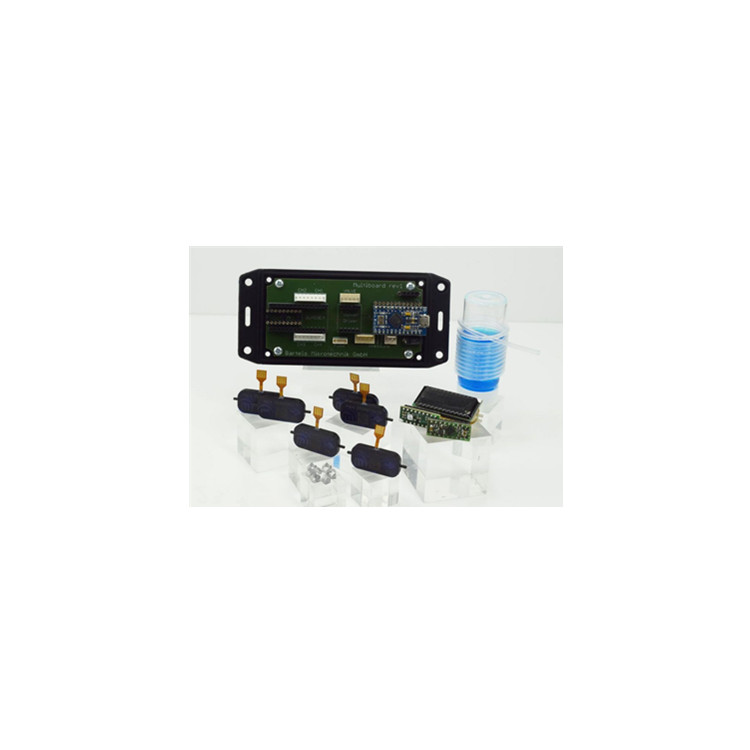

Bartels微泵評估套裝-實驗室基礎特點：

6臺泵(2x mp6-hyb、2x mp6-gas、2x mp6-gas+)

1m mp-t

1 pu mp-hc

1x控制器可選介于:

實驗室。(mp-x包括設備)

基本(mp6-EVA)

basic+ (mp6-XEVA)

quad basic(mp6-quadKey，包括設備)

Bartels微泵評估套裝-低流量：

3臺泵

1m mp-t

1 pu mp-hc

10厘米限制器

1x控制器可選介于:

實驗室。(mp-x包括設備)

基本(mp6-EVA)

basic+ (mp6-XEVA)

quad basic(mp6-quadKey，包括設備)

Bartels微泵評估套裝型號：

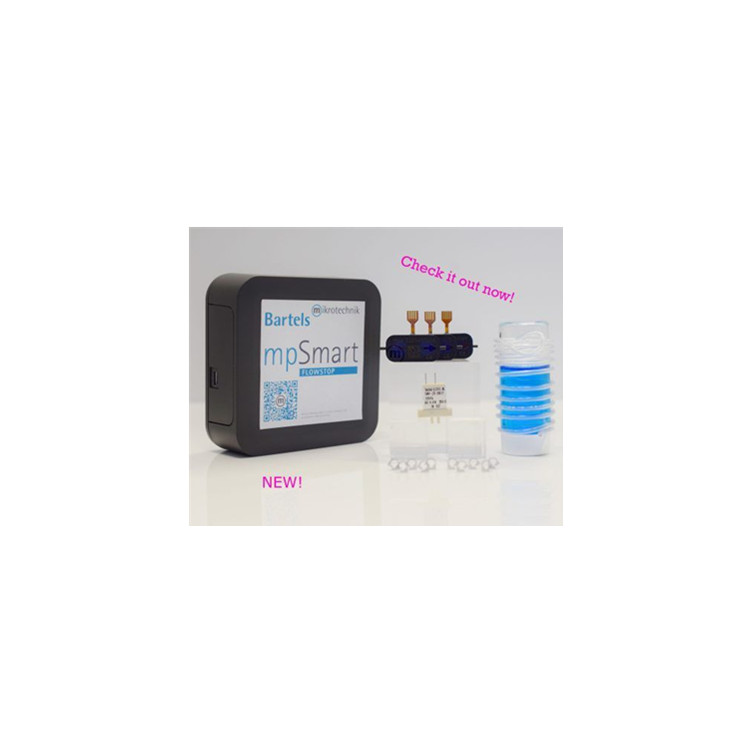

mpONE、mpSmart

Bartels壓電式微泵mp6

Bartels壓電式微泵mp6系列在一個外殼中放置了兩個壓電執行器。該版本的泵將新開發的功能與上一代mp5的既定創新點的核心優勢結合在一起。這個小電源組可以承受兩倍于mp5所能承受的背壓，具有更強的啟動能力和更高的氣泡耐受性。所以即便是泵送氣液混合物也沒問題。它的低功耗是一個更大的優勢。整個泵（mp6-hyb, mp6-gas）中只有一種材料會接觸到介質，而所有接觸介質的材料全是由聚苯砜（PPSU）制成的。mp6-pi的閥箔由聚酰亞胺(PI)制成，其余的接液部件由聚苯砜(PPSU)制成。mp6-pp的閥箔由聚酰亞胺(PI)制成，其余的接液組件由聚丙烯(PP)制成。

由于自動裝配，mp6-hyb，mp6-gas和mp6-pi已經可以以低價格大批量供貨。 mp6-pp是半自動生產的，但可以大批量轉換為自動化批量生產。Bartels壓電式微泵mp6-liquid參數：

泵類型：壓電式隔膜泵

執行機構數量：2

尺寸 ：30× 15× 3.8mm

重量 ：2g

流體接口 ：快插軟管，內徑 1.3mm

電氣接口： 柔性接頭， 與 Molex 39532045 配對

功耗： ~ 50 mW

是否自吸 ：自吸

與介質接觸的材質：PPSU,PI,PP 可選

壽命： 5000H

防護等級： IP33

流量范圍： 8 μl/min – 14000 μl/min

背壓范圍： 500mbar-800mbar

操作溫度： 0-70 ℃

Bartels壓電式微泵型號：

mpONE、mpSmart,mp5、mp6

主要型號

mp6-liquid

泵類型：壓電式隔膜泵

執行機構數量：2

尺寸：30×15×3.8mm

重量：2g

流體接口：快插軟管，推薦內徑1.3mm

電氣接口：柔性接頭，與Molex 39532045配對

功耗：~ 50 mW

是否自吸：自吸

與介質接觸的材質：PPSU,PI,PP可選

壽命：5000H

防護等級：IP33

流量范圍：8 μl/min – 14000 μl/min

背壓范圍：500mbar-800mbar

操作溫度：0-70 ℃

mp6-GAS

泵類型：壓電式隔膜泵

執行機構數量：2

尺寸：30×15×3.8mm

重量：2g

流體接口：快插軟管，推薦內徑1.3mm

電氣接口：柔性接頭，與Molex 39532045配對

功耗：~ 150 mW

是否自吸：自吸

與介質接觸的材質:PPSU

壽命:5000H

防護等級:IP33

流量范圍:20 ml/min -40ml/min

背壓范圍:100 mbar -150mbar

操作溫度: 0-70 ℃

Bartels壓電式微流量泵可用于醫療行業，涉及微流量采集、輸出的醫療設備都可以跟Bartels微量泵配套，典型行業為各分析儀器及便攜式醫療儀器等。除醫療行業之外，Bartels壓電式微流量泵可用于MEMS（微機電系統）行業，與各微流控芯片配套，達到控制流量的目的。

除微流量泵外，Bartels壓電式微流量泵還可提供不同的控制系統，用于控制微流量泵的流量.

德國Bartels壓電式微流量泵既可以走氣體也可以走液體。液體型號mp6-liq,氣體型號mp6-air.
